製品紹介|開先角度自動切削フェーシングマシン

概要

シーケンシャルプログラムによる角度自動切削、2段開先加工を容易に行う専用機

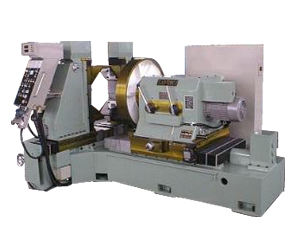

肉厚鋼管の2段開先加工や内外径角度切削を、面板に装備された刃物台の径方向送りと、主軸ヘッドの軸方向送りの合成切削送りによって行う、開先角度自動切削フェーシングマシンです。

角度は機械本体の角度設定表に準じて、主軸ヘッド切削送りボリュームを調節するだけの非常に簡単な操作で設定することが可能です。切削送り寸法は、デジタルカウンターに任意の寸法を入力。外径開先、内面加工等の運転切替はセレクタースイッチで容易です。容易な設定入力操作により、自動制御機でありながら誰でも即使用することができます。

特徴

ヘッド横芯調整機構を全機種標準装備
Nタイプ400・600型操作パネル
800・1200・1400型 キャスター付自立型操作パネル

スタンダードモデルYSBN-400型・YSCN-600型標準装備のヘッド横芯調整機構を、大口径機種YSDN-800型・YSEN-1200型・YSFN-1400型にも新採用しました。
これにより、大口径管についてもクランプ後に左右芯調整を容易に行うことができ、作業の段取りがよりよくなります。

ヘッド送り・刃物台送りにACサーボモータを採用
ACサーボモータ

開先角度自動切削フェーシングマシンシリーズ全機種のヘッド送りおよび刃物台送りの各軸の駆動にACサーボモーターを採用。
角度切削時の精度がより向上しました。
また、手動パルスハンドル操作によって、従来の機械式ハンドル操作と比較し、より俊敏にかつ正確な送り操作が可能。刃物位置合わせなどのバイトセッティング時もよりワークの直近で操作することができるため段取り操作性も向上しました。

NEW TFTタッチパネル全自動運転制御を装備可能
TFTタッチパネル

タッチパネル操作による直感的入力操作。
複数の開先形状をプリセット呼び出し。
鋼管端面、内径、外径加工まで全自動加工。
外径3段開先、U開先、内径60R加工対応。

タッチパネル入力方式 全自動運転制御を装備可能です。

仕様

  YSAN-200型 YSBN-400型 YSCN-600型
  YSAN-200型 YSBN-400型 YSCN-600型
切削可能管径
(アタッチメント使用時)
100A~200A
(50A~100A)
200A~400A
(100A~200A)
300A~600A
(150A~300A)
開先可能肉厚 30mm 50mm 70mm
主軸回転数 50Hz/40・77・126・239
60Hz/49・92・151・287
50Hz/17・32・60・115
60Hz/20・38・72・137
50Hz/12・23・45・85
60Hz/15・28・53・102
刃物台移動 60mm(自動・手動) 100mm(手動・自動) 180mm(手動・自動)
刃物台切削送り 0.1mm/rev内・外径送り
0.3mm/rev外径送り
0.1mm/rev内・外径送り
0.3mm/rev外径送り
0.1mm/rev内・外径送り
0.3mm/rev外径送り
主軸ヘッド移動 160mm(自動・手動) 160mm(自動・手動) 160mm(自動・手動)
主軸ヘッド切削送り 0.05~0.3mm/rev 0.05~0.3mm/rev 0.05~0.3mm/rev
ヘッド横芯調整量 前後±10mm 前後±10mm 前後±10mm
主電動機 3.7kW 4P 3.7kW 4P 3.7kW 6P
機械概寸法 1,350W×1,890L×1,508H
機械CENTER900
1,450W×1,920L×1,535H
機械CENTER900
1,700W×2,140L×1,660H
機械CENTER1000
機械概重量 2,200kg 2,700kg 3,200kg
  YSDN-800型 YSEN-1200型 YSFN-1400型
  YSDN-800型 YSEN-1200型 YSFN-1400型
切削可能管径
(アタッチメント使用時)
400A~800A 600A~1,200A 700A~1,400A
開先可能肉厚 90mm 130mm 150mm
主軸回転数 50Hz/11・17・25・36・54・81
60Hz/13・20・30・43・65・97
50Hz/7.5・11.8・19・30・47.5・75
60Hz/9・14.2・22.8・36・57・90
50Hz/7.5・11.8・19・30・47.5・75
60Hz/9・14.2・22.8・36・57・90
刃物台移動 ベース対向2基
120mm(手動・自動)
ベース対向2基
230mm(手動・自動)
ベース対向2基
230mm(手動・自動)
刃物台切削送り 0.1mm/rev内・外径送り
0.3mm/rev内・外径送り
0.1mm/rev内・外径送り
0.3mm/rev内・外径送り
0.1mm/rev内・外径送り
0.3mm/rev内・外径送り
主軸ヘッド移動 300mm(自動・手動) 450mm(自動・手動) 450mm(自動・手動)
主軸ヘッド切削送り 0.05~0.3mm/rev 0.05~0.3mm/rev 0.05~0.3mm/rev
ヘッド横芯調整量 前後±10mm 前後±10mm 前後±10mm
主電動機 5.5kW 6P 11kW 4P 15kW 4P
機械概寸法 3,000W×2,450L×1,525H
機械CENTER1,000
3,200W×3,250L×1,950H
機械CENTER1,250
3,674W×3,674L×2,200H
機械CENTER1,400
機械概重量 6,000kg 10,000kg 13,000kg
