三陸精工のパイプ開先加工機や配管開先加工機は様々なサイズの開先加工に対応可能です。

導入事例

配管分野で活躍する三陸精工のフェーシングマシン。火力、原子力発電プラント、造船、建設配管等、あらゆる分野の配管加工現場で広く導入されています。

フェーシングマシン スタンダードモデル<br />
25A〜600A 総型刃物切削
※写真をクリックすると
拡大画像が表示されます。

フェーシングマシン スタンダードモデル
25A〜600A 総型刃物切削

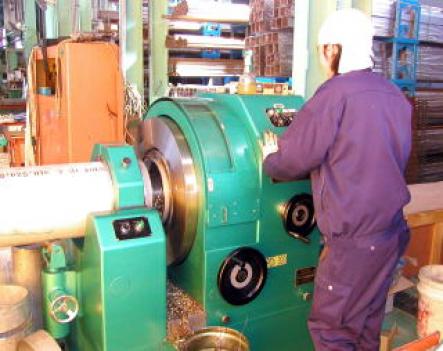

YSB−400型 曲管加工
フェーシングマシンのワーク固定切削方式によって、長尺曲管の加工も容易

フェーシングマシン スタンダードモデル<br />
25A〜600A 総型刃物切削
※写真をクリックすると
拡大画像が表示されます。

フェーシングマシン スタンダードモデル
25A〜600A 総型刃物切削

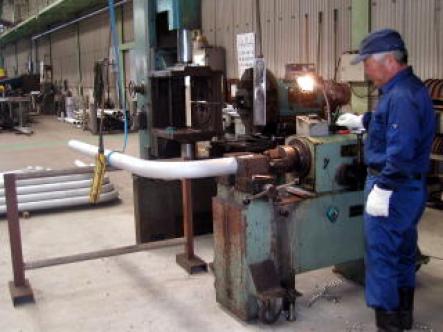

SPF−4B型 曲管加工
開先、端面、内径、3本のバイトで3面同時加工。
パイプの長さ、形状を問わないワーク固定切削方式。
奥に設置されているのは、SRKN−400型

フェーシングマシン スタンダードモデル<br />
25A〜600A 総型刃物切削
※写真をクリックすると
拡大画像が表示されます。

フェーシングマシン スタンダードモデル
25A〜600A 総型刃物切削

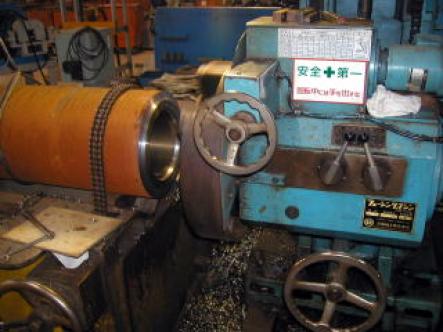

YSC-600型/YSB-400型 併設
新型YSC-600型(左)と、旧型YSB-400(右)を併設。
この2台で50A〜600Aまでの幅広い口径レンジに対応。
右側YSB-400は20年前の旧型ながら現役戦力で稼働中

フェーシングマシン スタンダードモデル<br />
25A〜600A 総型刃物切削
※写真をクリックすると
拡大画像が表示されます。

フェーシングマシン スタンダードモデル
25A〜600A 総型刃物切削

YSB−400型 長尺鋼管加工
フェーシングマシンのワーク固定切削方式によって、
長尺管、短管ともに同一作業が可能。

異形管・チーズ・エルボ<br />
標準機での加工〜特殊専用機による加工
※写真をクリックすると
拡大画像が表示されます。

異形管・チーズ・エルボ
標準機での加工〜特殊専用機による加工

YSB−400型 枝管、フランジ面加工
フランジ面の切削加工
鋼管基準による垂直面加工、溝加工、内面溶接ビート加工

異形管・チーズ・エルボ<br />
標準機での加工〜特殊専用機による加工
※写真をクリックすると
拡大画像が表示されます。

異形管・チーズ・エルボ
標準機での加工〜特殊専用機による加工

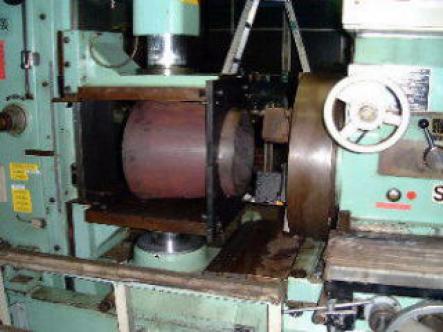

SRKN−400型 バルブシート加工
SRKN型 テーブル型バイスチャック方式と、
クロスベッド機構の主軸ヘッドによる高圧バルブの面加工。
写真正面側の面加工を完了後、テーブルバイスを
90°旋回して2面目の加工を行う。

異形管・チーズ・エルボ<br />
標準機での加工〜特殊専用機による加工
※写真をクリックすると
拡大画像が表示されます。

異形管・チーズ・エルボ
標準機での加工〜特殊専用機による加工

SRKN−400型 レジューサ加工
SRKN型 テーブル型バイスチャック方式による
レジューサの加工。
バイス上下移動と、主軸クロスベッド左右移動によって、
ワークの芯調整をクランプ状態で容易に行うことが可能。

異形管・チーズ・エルボ<br />
標準機での加工〜特殊専用機による加工
※写真をクリックすると
拡大画像が表示されます。

異形管・チーズ・エルボ
標準機での加工〜特殊専用機による加工

SRKN−200型 Uベンド管加工
SRKN型 テーブル型バイスチャック方式による
U型ベンド管の2面加工。
奥側端面の加工完了後、主軸クロスベッドを移動し、
2端面の同一段取り加工を行うことにより、
加工段取り換えが不要で、なおかつ両端面の
垂直平行度の高精度加工が可能。

異形管・チーズ・エルボ<br />
標準機での加工〜特殊専用機による加工
※写真をクリックすると
拡大画像が表示されます。

異形管・チーズ・エルボ
標準機での加工〜特殊専用機による加工

SRT−4B型 チーズ管加工
T型主軸3ヘッドとターンテーブル型バイスにより、
大量ロット製作のチーズ管加工を3面同時加工により、
効率的にかつ、安定した高精度、高品質加工が可能。

異形管・チーズ・エルボ<br />
標準機での加工〜特殊専用機による加工
※写真をクリックすると
拡大画像が表示されます。

異形管・チーズ・エルボ
標準機での加工〜特殊専用機による加工

SRKN−400型ベンド管加工
ストレート部のほとんどないベンド管をチャッキングし
SRKNコラムバイス旋回機構を使用して、鋼管曲げ角度
(写真の鋼管は90°)に正確に芯出し加工することが可能。

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

YSDN-800型/フェーシングマシン併設
YSDN-800型(左)とYSB-400型(中央・右) 3台併設。
50A〜800A迄の広範囲の口径に対応

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

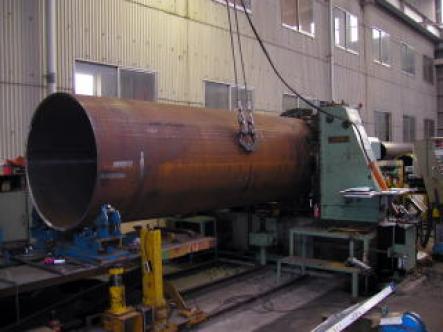

1400A鋼管の加工・YSFN-1400型
板巻きの肉薄 大口径鋼管の真円度不良、変形には
内・外径倣い装置付き特殊面板で高精度加工が可能。

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

1400A超肉厚鋼管の加工・YSFN-1400型
開先角度自動切削による大口径肉厚鋼管の加工。
1400A 肉厚120mmの超極厚重量管。

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

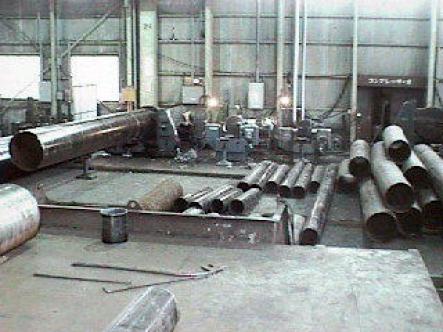

YSDN-800型+自動搬送ライン
バンドソーで切断後の鋼管をフェーシングマシンへ搬送。
標準の内・外径 自動切削運転制御の他に、
鋼管杭内径を加工する特殊仕様(専用特殊面板)装備。

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

YSFN-1400型+走行反転コンベア
大口径重量鋼管の両端面加工を安全、迅速に行う
走行反転コンベアー装置。

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

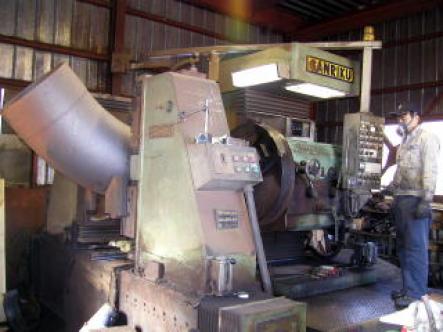

SRU-400型 重量曲管の加工
ユニバーサルヘッドフェーシングマシンでの加工中。

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

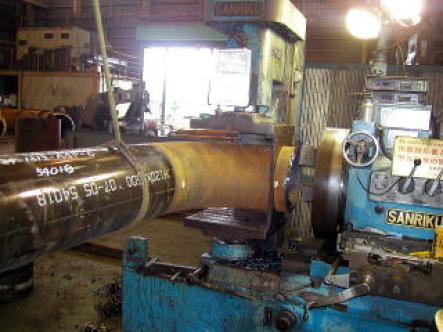

YSDN-800型 長尺鋼管加工
自動搬送装置で供給された長尺鋼管の加工。
内径・外径の角度切削自動運転。

大径管・重量管<br />
800A以上の大径管、超肉厚の重量鋼管の加工
※写真をクリックすると
拡大画像が表示されます。

大径管・重量管
800A以上の大径管、超肉厚の重量鋼管の加工

SRCF−800型 ダクタイル鋳鉄管加工
ダクタイル鋳鉄管加工専用機 SRCF−800型
鋳鉄管の挿し口、受け口形状を自動加工する
専用加工プログラムを装備。
バイスチャックによる左右芯調整と主軸ヘッドを上下する
コラム型主軸ヘッド機構を装備し、
重量管の芯出し調整を容易に行うことが可能。

パイプ自動切断・両開先加工機<br />
YPCVシリーズ
※写真をクリックすると
拡大画像が表示されます。

パイプ自動切断・両開先加工機
YPCVシリーズ

400Aステンレス鋼管の切断開先加工
YPCV−400型

パイプ自動切断・両開先加工機<br />
YPCVシリーズ
※写真をクリックすると
拡大画像が表示されます。

パイプ自動切断・両開先加工機
YPCVシリーズ

300Aステンレス鋼管の切断開先加工
YPCV-300型
