製品紹介|溶接継手開先加工専用

概要

突合せ溶接式継手の両端両面開先加工の自動切削する機械です。
ターンテーブル方式により被加工物を切削位置に自動的に搬入。2台の主軸ヘッドにより両端面の同時加工をする機構、加工要領は自動サイクル切削ができ、完成された製品はターンテーブル装置によって自動的に搬出されると同時に、新たなワークが切削位置に搬入セッティングされ、上部から空圧によって自動チャックされ切削が行われます。その加工中に作業者は完成品を取り出し、次に加工するワークをターンテーブルに置くだけですべて自動サイクル加工が実施されるのです。そのため、量産に威力を発揮します。従来の加工作業は、ワークの取り付け、取り外し時には切削は停止され、ワークセッティングの段取り時間に加工作業の2/3以上要していましたが、これらを解消しました。

特徴

1

生産性
段取り時間・加工サイクルを短縮し、ワークの取り付け・取り外し作業不要。

2

加工精度
角度・加工寸法などは自動サイクル切削で精度向上。

3

操作性
各部のセッティングは極めて簡単で、熟練は不要。

4

省力化
ワークを与えるだけで全て自動サイクルで作業可能な加工機。

仕様

  SRT型 SRL型

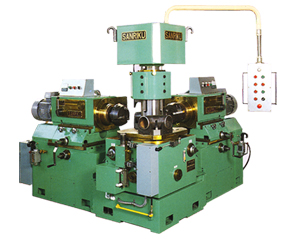

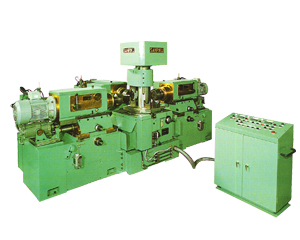

T型継手加工専用機 L型継手加工専用機

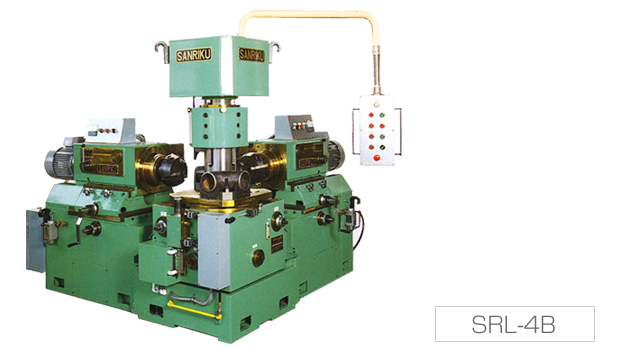

SRT-4B SRT-8B SRL-4B SRL-8B
切削可能口径   2B〜4B 4B〜8B 2B〜4B 4B〜8B
主軸回転数 50Hz 180:280:450
RPM
90:140:224
RPM
180:280:450
RPM
90:140:224
RPM
ツールホルダー   専用ホルダー 面板3種 専用ホルダー 面板3種
主軸ヘッド移動
(軸方向)
手動 3mm/rev 3mm/rev 3mm/rev 3mm/rev
ストローク   100mm 400mm
自動送り ハイドロチェックシリンダー 電動 ハイドロチェック
シリンダー
電動
切削送り速度 18〜140
mm/min
9〜70
mm/min
18〜140
mm/min
9〜70
mm/min
主軸ヘッドクロス
移動(芯出し用)
手動 6mm/rev 6mm/rev 6mm/rev 6mm/rev
ストローク 10mm 10mm 10mm 10mm
ターンテーブル 旋回角度 180度 180度 180度 180度
旋回速度 6RPM 6RPM 6RPM 3RPM
テーブル
クランプ
3箇所 3箇所 3箇所 3箇所
上下芯出し
手動
6mm/rev 3mm/rev 6mm/rev 3mm/rev
エヤーバイス   160φ×100
ストローク
230φ×200
ストローク
160φ×100
ストローク
230φ×200
ストローク
メインモーター   3.7kw 3個 5.5kw 3個 3.7kw 2個 5.5kw 2個
ターンテーブルモーター   0.4kw 1個 0.75kw 1個
